Bateria litowo-jonowa dla obroży Garmin TT15/T5 Mini

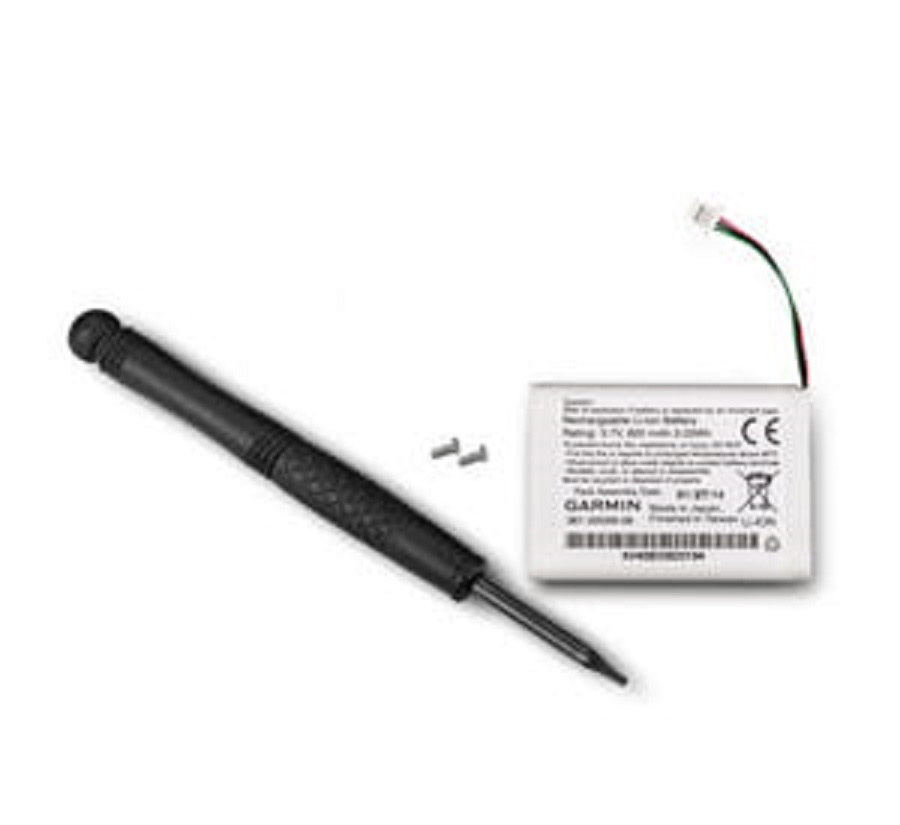

Litowo-jonowa bateria do obroży Garmin TT15 Mini i Garmin T5 Mini.

Ta trwała bateria wielokrotnego ładowania działa około 16–30 godzin po jednym naładowaniu.

Wymiana baterii w obroży z nadajnikiem dla psa

Przed wymianą baterii oczyść urządzenie z wszelkich zabrudzeń, kropel wody i innych drobnych zanieczyszczeń. Potrzebny też będzie mały śrubokręt krzyżakowy i śrubokręt izolowany, znajdujący się w zestawie do wymiany baterii.

    Wykręć śruby z pokrywki w kształcie litery L, która znajduje się nad anteną VHF.
    Podważ pokrywkę w kształcie litery L.
    Wykręć śruby znajdujące się na zewnętrznych krawędziach tylnej płytki urządzenia.
    Podważ płytkę.
    Chwyć za przewody złącza baterii blisko złącza, a następnie pociągnij za złącze prostopadle do płytki drukowanej, aby odłączyć złącze baterii od urządzenia.
    Chwyć za przewody złącza zasilania blisko tego złącza i pociągnij je równolegle w stosunku do płytki drukowanej, aby odłączyć złącze zasilania od urządzenia.
    Wykręć śruby mocujące pokrywkę komory baterii.
    Zdejmij pokrywkę komory baterii.
    Wyjmij baterię.

    Bateria jest ściśle dopasowana. Może być konieczne podważenie baterii z tylnej płytki za pomocą tępego, niemetalowego przedmiotu.
    Włóż nową baterię do przedniej przegrody w taki sposób, aby strona z nalepką była skierowana do góry, a wiodąca krawędź baterii znajdowała się pod występem ze stykami.
    Załóż z powrotem pokrywkę komory baterii, włóż dwie śruby do odpowiednich otworów i dokręć je.

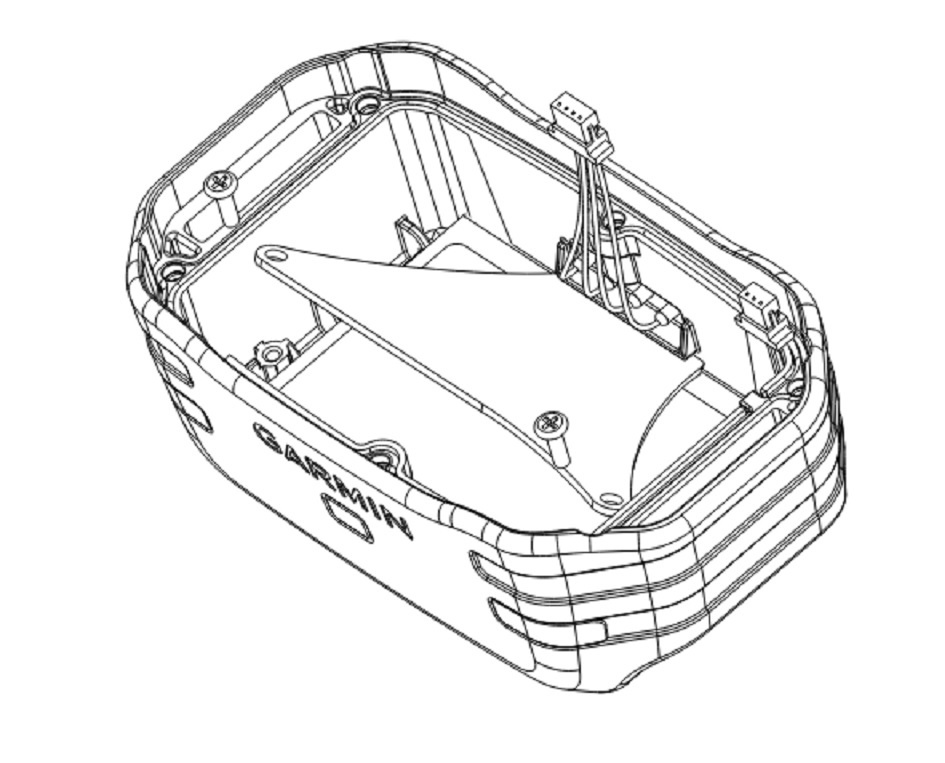

    Line drawing of the dog collar device battery plate
    Upewnij się, że uszczelka nie jest zniszczona i jest dokładnie osadzona w rowku.
    Podłącz złącze baterii i złącze zasilania do urządzenia.

    Złącza są prawidłowo podłączone, gdy zatrzasną się w swoich portach.
    Załóż z powrotem tylną płytkę, włóż śruby do odpowiednich otworów i dokręć je.
    Załóż z powrotem pokrywkę w kształcie litery L, włóż śruby do odpowiednich otworów i dokręć je.
    Upewnij się, że uszczelka nie wystaje z urządzenia.
